Cet outil basé au Canada fournit une carte sur la façon dont les données circulent sur Internet, de leur source à leur destination. La visualisation de l’Internet canadien par la cartographie des déplacements des données est une ressource qui permet d’améliorer la sécurité et la résilience de l’Internet au Canada.
Vous vous demandez ce qui se passe lorsque vous accédez à un site Web en particulier?
Grâce à la visualisation, vous pouvez maintenant suivre le chemin que vos données prennent pour mieux évaluer leur sécurité. La Base de données canadienne Traceroute (BDCT) de CIRA regroupe les données Traceroute provenant de la collectivité grâce à des fonctions avancées de cartographie et de visualisation des données. Notre plateforme permet aux utilisateur·rices de voir les pays et les villes dans lesquels leurs données circulent, ce qui leur permet de mieux comprendre le processus d’acheminement des données.
Explorez le parcours de vos données avec nous!
Il existe trois façons principales de sélectionner les données Traceroute :
- Recherche de services Web
- De/à la recherche
- Recherche avancée
Si vous venez de commencer, nous vous recommandons de commencer par la recherche de services Web – sous « Search traceroutes » (Rechercher des données Traceroute).
Si vous ne trouvez pas la ou les routes que vous recherchiez, accédez à l’onglet « From/To » (De/À) ou « Advanced » (Avancé), où vous pouvez ajuster les conditions de recherche. Vous trouverez ci-dessous plus de renseignements sur ces options.
Vous êtes prêt·e à commencer, quelle est la prochaine étape?
Recherche de services Web
C’est la façon la plus facile de faire une recherche. Cette fonction permet aux utilisateur·rices de trouver rapidement des données Traceroute vers un ensemble prédéfini de cinq services, qui proviennent d’une ville spécifique. Par défaut, la ville trouvée correspond à l’emplacement détecté par l’utilisateur·rice (qui peut être modifié), simplifiant ainsi le processus de recherche.
Recherche avec la fonction « De/À »
La recherche avec la fonction « De/À » offre aux utilisateur·rices une flexibilité accrue tout en maintenant la simplicité. Cette fonction nécessite trois entrées, celle de l’opérateur·rice étant facultative. Les champs « Ville d’origine » et « Nom d’hôte de destination » sont obligatoires. Par défaut, le champ « Ville d’origine » correspond à l’emplacement détecté par l’utilisateur·rice, ce qui assure une facilité d’utilisation. Pour commencer, ajoutez vos informations dans les champs « Ville d’origine » et « Nom d’hôte de destination » pour suivre le chemin de données sur l’itinéraire fourni.

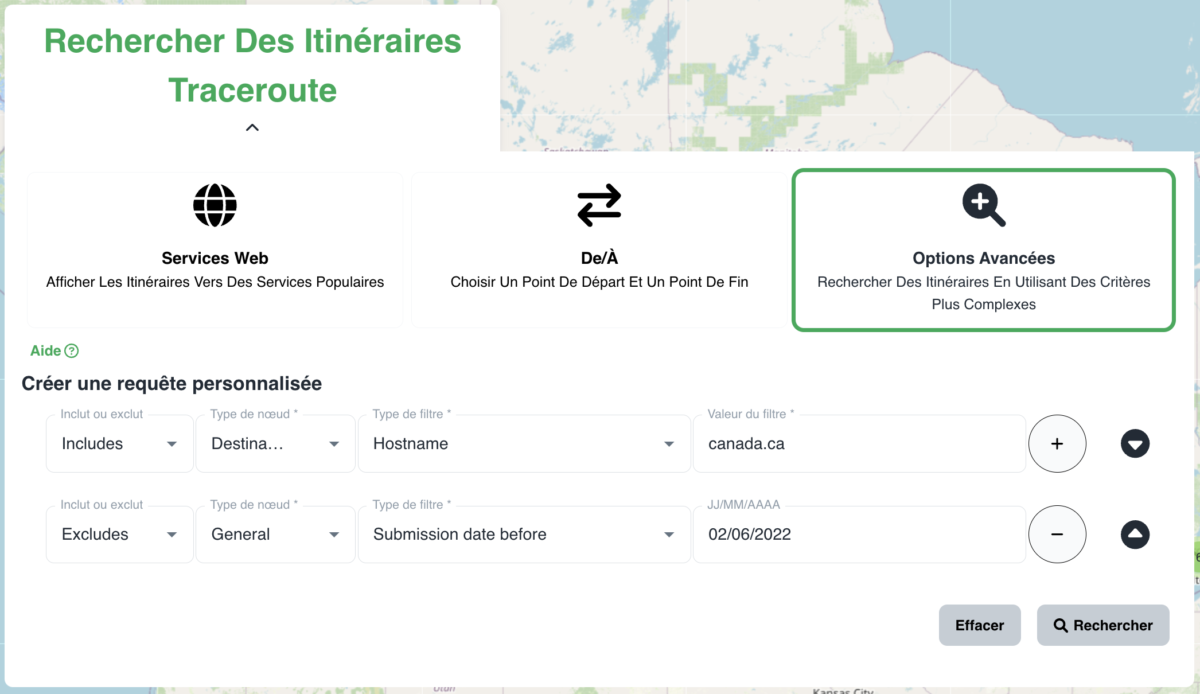

Recherche avancée
La fonction de recherche avancée est l’option de recherche la plus complexe disponible. Elle permet aux utilisateur·rices d’effectuer des recherches en toute flexibilité, des recherches allant des données Traceroute vastes à très spécifiques, en fonction de diverses propriétés.

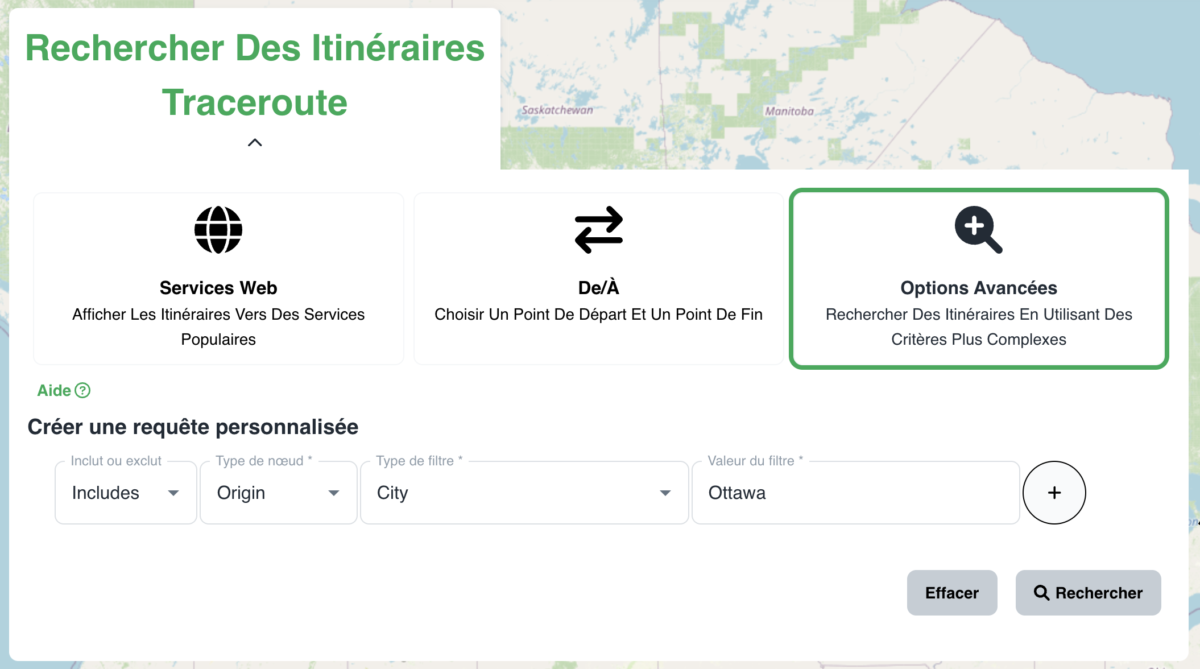

Par défaut, dans notre exemple, cette recherche génère quatre entrées distinctes :
- Inclure ou exclure : les utilisateur·rices peuvent indiquer si les données Traceroute doivent inclure ou exclure les entrées suivantes.
- Type de nœud : cette sélection détermine si la recherche se concentre sur les nœuds d’origine, les nœuds de destination, les nœuds intermédiaires ou une option générale englobant une partie des données Traceroute.
- Type de filtre : les options correspondantes sont présentées en fonction du type de nœud choisi. Par exemple, les utilisateur·rices peuvent sélectionner des critères, tels que la ville, le pays, le nom d’hôte et autres.
- Valeur de filtre : les options correspondantes sont présentées en fonction du type de filtre sélectionné saisi par les utilisateur·rices et de la valeur souhaitée pour le type de filtre sélectionné.
De plus, la fonction de recherche avancée permet aux utilisateur·rices d’ajouter des lignes supplémentaires, chacune introduisant un nouvel ensemble de paramètres de recherche. Pour être récupérées, les données Traceroute doivent répondre à tous les critères spécifiés sur ces lignes, offrant aux utilisateur·rices la possibilité de créer des requêtes hautement personnalisées.
Comprendre les résultats de votre recherche
Les résultats de la recherche sont affichés sur la carte. Vous pouvez modifier les itinéraires affichés, afficher les détails spécifiques d’un itinéraire et accéder à plus de métadonnées sur l’itinéraire dans les sections suivantes :
- Sommaire des données Traceroute : liste des données Traceroute trouvées lors de votre dernière recherche. Cliquez sur une entrée pour l’ajouter à la carte.
- Détails des données Traceroute : ce tableau affiche toutes les informations pour chaque saut dans un itinéraire Traceroute. Vous pouvez personnaliser les colonnes du tableau à l’aide de la section « Colonnes sélectionnées », ce qui vous permet d’afficher un tableau contenant toutes les informations disponibles ou un tableau personnalisé selon vos préférences.
- Superpositions : les superpositions s’affichent là où certains points d’intérêt se trouvent sur la carte. Il existe actuellement les points d’intérêt suivants :
- DnsResolver : serveurs répartis partout au Canada qui traduisent les noms de domaine en adresses IP.
- IXP : emplacements où les fournisseurs de réseau connectent leurs réseaux pour échanger des données du trafic Internet.
- RipeProbe : réseau de sondes qui surveillent l’état de l’Internet.
Consultez la section des paramètres!
Voici quelques paramètres à garder à l’esprit lorsque vous explorez la plateforme :
Taille de la page :
La taille de la page change la quantité de données Traceroute que vous pouvez voir dans le tableau sommaire en même temps. Elle détermine également le nombre de données Traceroute que l’utilisateur·rice peut charger à la fois en appuyant sur le bouton X (20 de plus par défaut).
Score de confiance en cartographie :
Les sauts de données Traceroute n’ont pas intrinsèquement d’emplacements. Pour cartographier un traceroute, nous devons attribuer chaque saut à un emplacement géographique spécifique. Nous employons diverses méthodes pour estimer où placer un saut, mais nous ne parvenons pas toujours à déterminer l’emplacement correct.
Un score de confiance est notre estimation de notre degré de confiance dans le fait que l’emplacement d’un saut donné est correct. Plus le score est élevé, plus les données ont de chances d’être correctes. Si le score de confiance d’un saut donné est inférieur au seuil défini dans les paramètres, alors le saut ne sera pas affiché sur la carte. Si vous pensez qu’un ou plusieurs sauts ne sont pas au bon endroit, augmentez le seuil et vous devriez voir un chemin plus précis.
Vous remarquerez quelques abréviations sur la plateforme, voici ce qu’elles signifient :
- Dest. => Destination
- CP => Code de pays
- Adr. IP => Adresse IP
- Transits É.-U. => Transits États-Unis
